- Rack, 19" / 3 U
- Test di sovratensione: 100 - 6.000 V
- Capacità di sovratensione: 18 nF, opzionale: 40 nF, 100 nF , 200 nF
- Metodo di valutazione: area di errore, area di errore differenziale, metodo della banda di tolleranza
- Misura dell'isolamento DC: 100 - 6.000 V / 100 GΩ/kV
- Test ad alta tensione CC: 100 - 6.000 V / 10 mA
- Misura delle scariche parziali: 100 - 6.000 V, in conformità alla norma IEC 61934
- Valutazione delle tensioni di innesco e di interruzione (PDIV, RPDIV, PDEV & RPDEV)
- Matrice interna: L, N, + Guardia PE

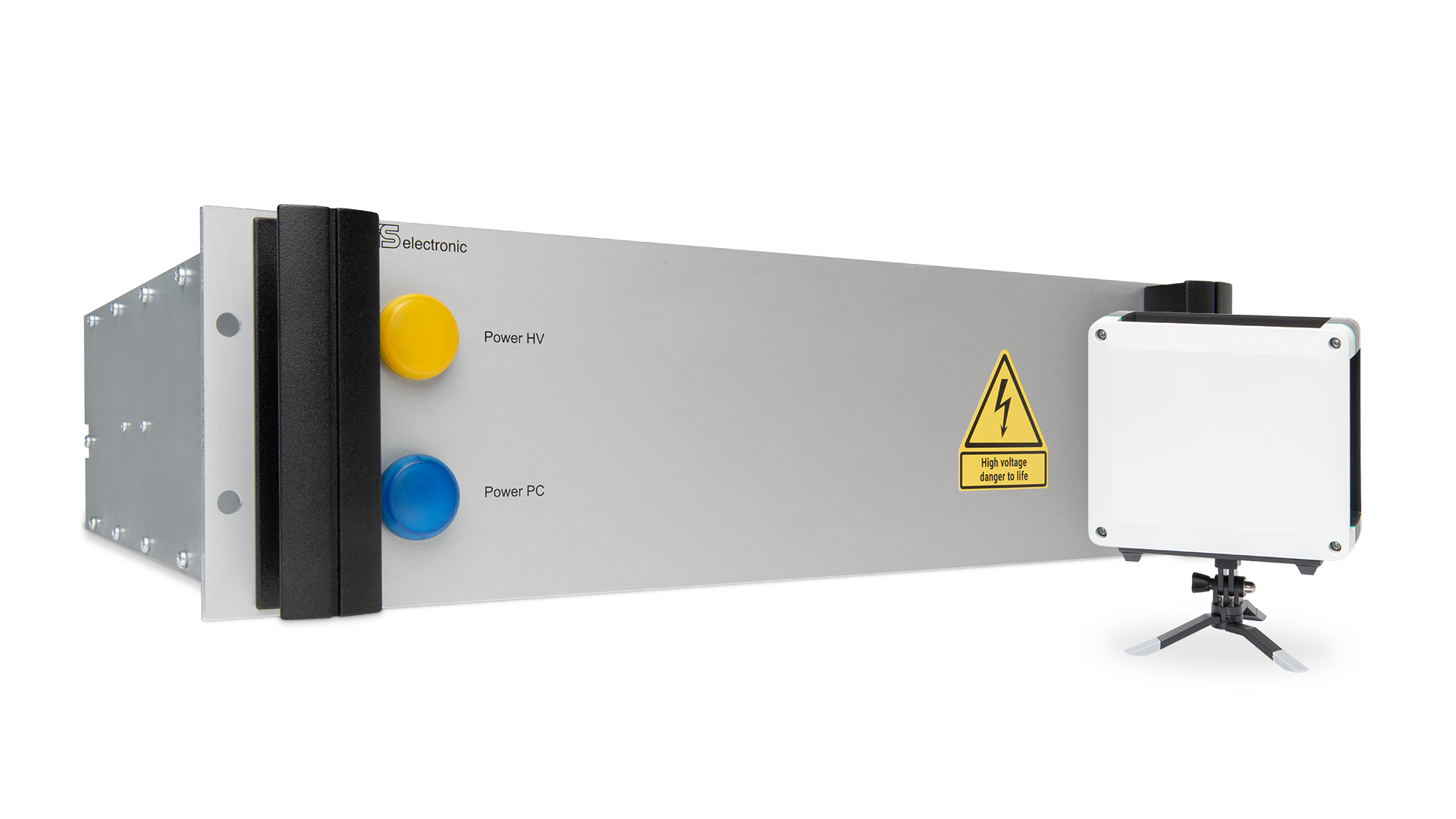

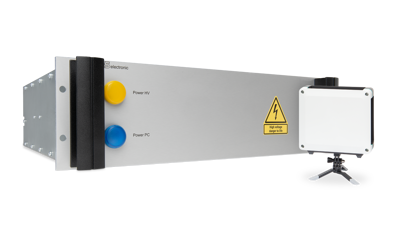

Il tester combinato per sovratensioni e scariche parziali ST 3820K è stato sviluppato appositamente per essere integrato nei sistemi di test automatici e per essere utilizzato in laboratorio. È ideale per rilevare i guasti di intergiro e i guasti di isolamento all'interno di un avvolgimento prima ancora che il guasto influisca sulle specifiche elettriche del dispositivo in prova. La combinazione del generatore di sovratensione e della tecnologia di misurazione delle scariche parziali rende l'ST 3820K una soluzione compatta e completa per i test di isolamento dei materiali di avvolgimento. Grazie alla pendenza di salita della tensione estremamente elevata e alle diverse capacità di sovratensione disponibili come opzione, l'ST 3820K è ideale sia per gli avvolgimenti convenzionali (ad es. statori avvolti) che per quelli del settore della mobilità elettrica (ad es. statori a forcella).
Le scariche parziali, eccitate dal tester di sovratensione, possono essere rilevate con la tecnologia di misura attiva sia via radio che via filo. La tecnologia di misura via radio è la prima scelta per gli oggetti di prova aperti, come uno statore. Per i DUT chiusi o schermati, come gli inverter o i motori, le scariche parziali possono essere misurate per via induttiva attraverso i cavi di collegamento del DUT.
La procedura di prova standardizzata IEC 61934 per la determinazione dei parametri di isolamento PDIV, RPDIV, RPDEV e PDEV può essere eseguita alla velocità della luce con l'ST 3820K.
