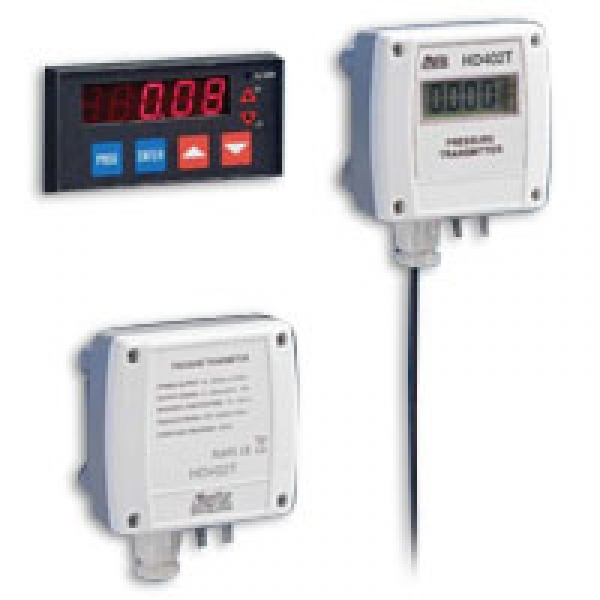

Trasmettitori di bassa (very low) pressione
La serie di trasmettitori HD404T è in grado di misurare pressioni relative rispetto all’atmosfera o differenziali nel range:
da 50 a 1000 Pa (da 0,2” H2O a 4” H2O) per le versioni con uscita analogica; 250 Pa / 1000 Pa / 100 mbar per le versioni con uscita RS485 Modbus-RTU.
I trasmettitori HD404T utilizzano un sensore al silicio di tipo “micromachined” compensato in temperatura che presenta un’eccellente linearità, ripetibilità e stabilità nel tempo.
Il segnale di uscita dal sensore è amplificato e convertito, a seconda del modello, in un’uscita analogica standard in corrente (4-20 mA) e in una in tensione (0-10 V), o in un’uscita digitale RS485 Modbus-RTU, che possono quindi essere trasmesse su lunghe distanze con un’elevata immunità ai disturbi.
Nei modelli con uscita analogica è possibile scegliere, mediante un dip switch, tra due range di misura in modo da selezionare il fondo scala ottimale per la propria applicazione.
Normalmente i trasmettitori di bassa pressione sono sensibili all’orientamento con cui vengono montati.
Nella serie HD404T è disponibile uno speciale circuito di auto-zero, che periodicamente equalizza la pressione differenziale all’ingresso del sensore e ne corregge l’offset; i trasmettitori dotati di questo circuito sono insensibili alla posizione di montaggio.
Inoltre il circuito di auto-zero compensa l’invecchiamento e lo scostamento dello zero del sensore al variare della temperatura: in pratica consente di eliminare la manutenzione.
E’ disponibile l’opzione “display” (L), in cui la pressione viene visualizzata su un display a 4 digit nell’unità di misura scelta.La versione “radice quadrata” (SR) risulta utile nel caso il trasmettitore sia collegato a un tubo di Pitot o Darcy, in quanto l’uscita risulta direttamente proporzionale alla velocità del flusso d’aria.
La versione SR con opzione L permette di visualizzare a display, oltre alla pressione misurata, anche la velocità del flusso d’aria calcolata.
La versione SR è configurabile dall’utente collegandola a un PC e inviando dei comandi seriali tramite un programma di comunicazione standard.
È possibile impostare il coefficiente del tubo di Pitot o Darcy utilizzato e i parametri per il calcolo della velocità (temperatura del flusso d’aria, pressione barometrica, pressione statica differenziale all’interno della condotta). Nei modelli con uscita analogica è possibile impostare l’unità di misura della velocità (m/s o ft/s) e il fondo scala della velocità per l’uscita analogica. Nei modelli con uscita RS485 Modbus-RTU è possibile leggere le misure in varie unità di misura.
I trasmettitori sono pronti all’uso e vengono forniti tarati di fabbrica.Tipiche applicazioni per la serie HD404T sono: il monitoraggio delle camere bianche, il controllo dei filtri, le misure di flusso (in abbinamento al tubo di Pitot), il controllo nel condizionamento e ventilazione.
