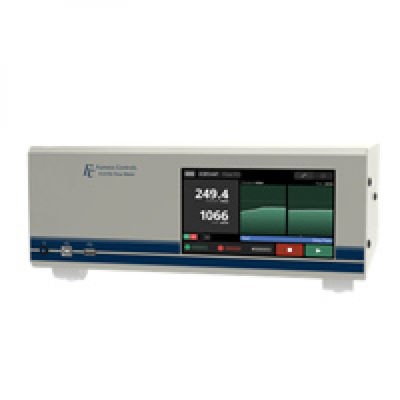

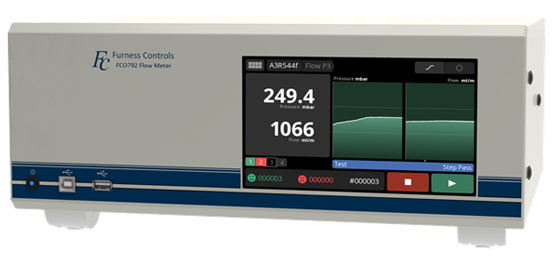

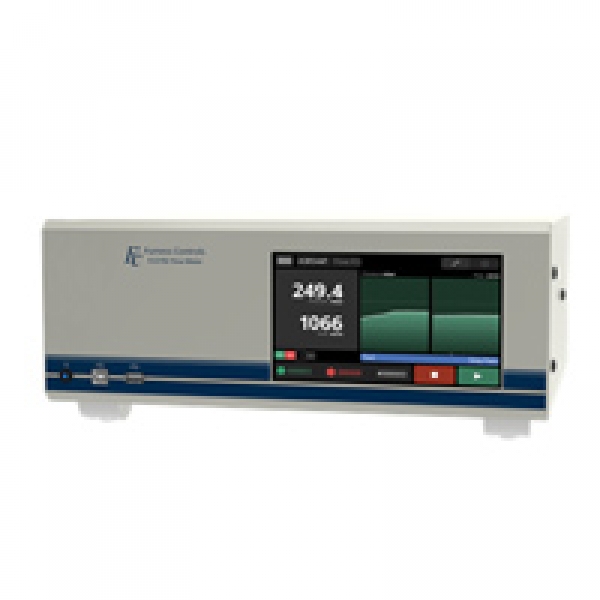

FCO792

Misuratore di portata a flusso laminare

Display Touch Grafico a Colori ad alta risoluzione da 7”
Elevate prestazioni di precisione e ripetibilità, grazie all’elemento di flusso laminare sul quale è basata la misura.
Correzione del valore letto alle condizioni standard per variazioni di temperatura e pressione
Collaudo a tempo o in modalità a flusso continuo
Adatto sia per applicazioni manuali che per impianti automatici
Regolazione manuale o automatica della pressione di prova
Datalogger integrato e funzione stampante

Misure di portata da 0,01 mL/min fino a 9999 L/min
300 sequenze di collaudo
Interfaccia avanzata per PLC e PC, disponibilità Profibus e Profinet
Supporto diretto di lettori di codici a barre
Funzione stampante

Non è richiesto nessun intervento di manutenzione ordinaria

L’FCO792 fa parte dell’ultima serie di misuratori di portata di grande successo di produzione Furness Controls.

Basandosi sul successo dell'FCO752 e del pionieristico FCO200, questo misuratore di portata ad alte prestazioni è costruito per offrire  l'accuratezza e l'affidabilità che ci si aspetta dai leader mondiali del settore.

Uno dei principali punti di forza di questi dispositivi è la flessibilità e l’interfaccia di facile utilizzo.

Queste caratteristiche riducono con successo la complessità di installazione e migliorano la funzionalità per l'utente.



Oltre alle prove standard di portata, questo tester può essere utilizzato per prove di tenuta o eseguire prove ostruzione per determinare blocchi parziali in prodotti e componenti. Utilizzato per testare una vasta gamma di componenti diversi tra cui sistemi di scarico, perforazioni laser, dispositivi medici, cucine, iniettori, bruciatori e rubinetti gas, caldaie, pompe di carburante e questo per citarne solo alcuni.

L'FCO792 è probabilmente il flussometro più flessibile, affidabile e diversificato oggi disponibile.



Misure di flusso in aria o gas da 0,01 mL/min a 9999 L/min

La tecnologia a flusso laminare proposta da Furness Controls, impiegata nel misuratore di portata FCO792, è ben collaudata in molte applicazioni industriali. Per adattarsi a moltitudine di prodotti da collaudare nel settore industriale, l’FCO792 è stato progettato per offrire campi di misura estremi, da 20,00 mL/min a 9999 L/min. Questo tester può anche essere fornito con il "doppio campo di misura", offrendo all'utente la possibilità di leggere misurazioni di portata disparate con un unico strumento senza perdere accuratezza e risoluzione.


Compensazione automatica di temperatura e pressione

L'FCO792 esegue una compensazione automatica per variazioni di temperatura e pressione che offre una correzione del valore misurato indipendentemente dalla pressione e dalla temperatura di prova effettive. La lettura della perdita visualizzata è la perdita equivalente che si verificherebbe alla pressione e alla temperatura alle condizioni standard. Ciò annulla la necessità di regolare costantemente la pressione di prova impostata. La lettura della perdita sarà sempre riferita alla pressione nominale di prova.


Display Touch di facile utilizzo

L'interfaccia di controllo del dispositivo è affidato ad un display touch grafico a colori. È dotato di un semplice menu di navigazione multi lingua per la programmazione dello strumento ed offre molte modalità di visualizzazione, tra cui lo stato operativo e risultati grafici della prova in tempo reale.

L’interfaccia grafica può anche essere personalizzata, consentendo all'operatore di caricare immagini a display durante le varie fasi di ciascuna prova o visualizzare istruzioni per assisterlo durante il collaudo. I parametri possono essere modificati anche con una prova in corso.


Collaudi sequenziali in un’unica soluzione

L'FCO792 può memorizzare fino a 300 programmi di prove 300 sequenze di collaudo che consentono di collaudare un’ampia gamma di prodotti a differenti pressioni di prova.  Rispetto alle varie proposte sul mercato, questa funzione rende l’FCO752 particolarmente vantaggioso per il collaudo in linea di produzione di rampe gas e di grandi elettrodomestici.

L’operatore viene costantemente informato sull’esito di collaudo di ogni passo dal display e da segnalazioni acustiche.


Regolazione automatica di pressione al variare della portata

Laddove è necessaria più di una pressione di prova per testare prodotti diversi o quando è necessario eseguire una sequenza di prove a pressioni diverse, l'FCO752 può essere corredato di un regolazione automatico di pressione.

Questo garantisce che la pressione di test, impostata nei dati del programma di prova, sia mantenuta stabile al valore nominale indipendentemente dalla portata, evitando che l'operatore debba intervenire ad ogni variazione di portata.


Caratteristiche:

  • Display Touch grafico grafico a colori da 7”
  • Misura di portata tramite elemento di flusso laminare
  • Correzione automatica del valore di perdita alle condizioni standard compensando variazioni di temperatura e pressione del media
  • Non è necessario regolare costantemente la pressione di prova; Il valore di perdita letto è corretto in tempo reale alla pressione nominale impostata nel relativo programma di prova.
  • Doppio campo di misura per estendere la precisione dell’1% del valore letto, a partire dall’1% del campo di misura.

  • 20 Campi di misura disponibili : da 0-2 mL/min a 0-9999 L/min
  • Risoluzione da 0,01 cc/h a 1 L/min
  • Unità di flusso : ml/m ; cc/m, cc/h, l/s, l/m, l/h, cf/m, cf/h, W, kW, BTU, kBTU, kg/h, g/s

  • 13 Campi di pressioni : da 0-2 mbar a 9999 mbar
  • Risoluzione da 0,01 mbar a 1 mbar
  • Unità di pressione : Pa, kPa, mbar, bar, mmWC, mmHg, inHg, PSI

  • Possibilità del secondo regolatore di pressione manuale integrato (opzionale)
  • E’ disponibile anche con valvola proporzionale per la regolazione automatica della pressione di prova

  • 300 programmi di prova configurabili e 300 sequenze di collaudo configurabili fino a un massimo di 16 passi
  • Interfaccia avanzata configurabile segnali di start, reset, pronto buono, scarto, anomalia
  • Ingresso BCD per la selezione automatica del programma di prova
  • 2 uscite pneumatiche configurabili espandibili a 5
  • Comunicazione via porta seriale RS232e USB di serie, oppure RS485 Più porta LAN opzionali
  • Datalogger integrato ed esportazioni dati su penna USB o via software F-bus Utility scaricabile gratuitamente.
  • Robusto contenitore in acciaio verniciato
  • Dimensioni: 366 x 154 x 296 mm
  • Kit per l’installazione a rack 19”
  • Peso: 8 kg (escluso l’elemento di flusso laminare)
*
*
*
*
*
*
*
